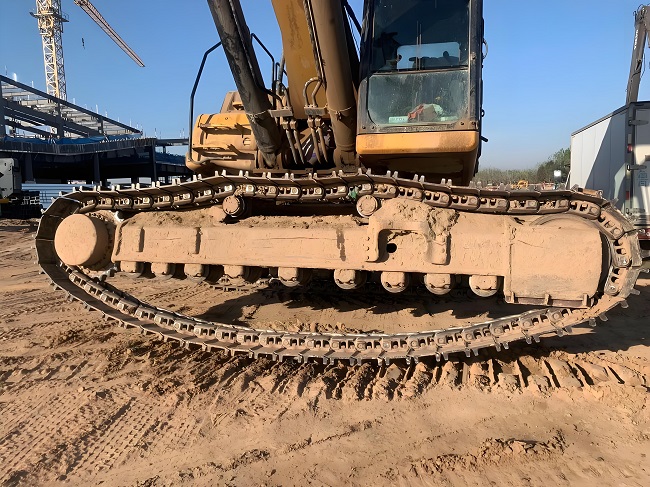

Sostituzione del rullo del cingolo dell'escavatore

Passaggi principali: sollevamento sicuro → scarico della pressione e separazione del binario → rimozione del vecchio rullo → pulizia della superficie di montaggio → installazione del nuovo rullo e serraggio della coppia diagonale → riempimento del grasso → regolazione del binario → operazione di prova

1. Preparativi (priorità di sicurezza)

Parcheggio e chiusura

Parcheggiare la macchina su un terreno piano e solido. Spegnere il motore, togliere la chiave, interrompere l'alimentazione e inserire il freno di stazionamento per bloccare il sistema di traslazione.

Strumenti richiesti

Martinetto per carichi pesanti (20-50 tonnellate), blocchi di legno, piastre di acciaio Chiave a bussola, chiave ad impatto, chiave dinamometrica, piede di porco, barra di rame, estrattore (ricambio) Detergente, grasso, frenafiletti, lubrificante, panno per la pulizia

Solleva la macchina

Posizionare le piastre di acciaio sotto la trave principale del telaio del cingolo sul lato di sostituzione. Jack verticalmente per sospendere completamente il cingolo e scaricare il rullo. Fissare saldamente l'altro binario per mantenere stabile la macchina.

Scaricatore di pressione sul binario (critico)

Individuare l'ingrassatore o il tappo di scarico della pressione del cilindro di tensione, allentarlo lentamente di 1/4 o 1/2 giro per rilasciare la pressione. Non svitare completamente per evitare l'espulsione di grasso ad alta pressione. Sollevare le piastre dei cingoli dopo averle allentate per separare completamente il rullo.

2. Rimuovere il vecchio rullo guida

Eliminare fango e ghiaia attorno al rullo per esporre i bulloni di fissaggio. Allentare i bulloni in diagonale con una chiave a percussione o a tubo. Conservare 2 o 3 bulloni per evitare cadute improvvise. Spruzzare un prodotto antiruggine sui bulloni grippati e attendere 10-20 minuti prima di allentarli. Non forzare la torsione per evitare danni al filo.

Svitare alternativamente e lentamente i restanti bulloni. Sostenere il rullo con un piede di porco per evitare lesioni da caduta. Toccare delicatamente il lato del rullo con un'asta di rame o utilizzare un estrattore per i rulli bloccati. Non colpire mai le guarnizioni e le posizioni dei cuscinetti né colpire con forza con una mazza.

3. Installare il nuovo rullo guida

Pulire accuratamente la superficie di montaggio e i fori dei bulloni con un detergente, rimuovendo macchie di olio, scarti di metallo e sbavature per evitare sollecitazioni irregolari e perdite di olio.

Verificare le specifiche del modello, inclusi diametro dell'albero, passo dei bulloni e larghezza per garantire la compatibilità. Allineare i fori di montaggio con l'aiuto del piede di porco. Inserire 1-2 bulloni guida se si verificano difficoltà di posizionamento.

Applicare uno strato sottile di grasso o frenafiletti sulle filettature dei bulloni per un controllo anti-allentamento, antiruggine e accurato della coppia. Stringere i bulloni in modo uniforme in diagonale in 2 o 3 giri, quindi fissarli alla coppia standard specificata nel manuale. Coppia comune: 80-120 N·m per mini escavatori, 150-250 N·m per escavatori di grandi dimensioni.

Iniettare il lubrificante speciale nella cavità del rullo tramite l'ingrassatore fino a quando il grasso fresco trabocca leggermente dal bordo della tenuta all'aria di scarico e alla lubrificazione completa.

4. Ripristino e messa in servizio

Stringere il tappo di scarico della pressione e iniettare grasso per regolare la tensione del cingolo. Abbassamento standard della parte centrale del binario superiore: 20-40 mm. Un allentamento eccessivo provoca il deragliamento mentre la sovratensione accelera l'usura.

Abbassare la macchina e avviare il motore. Percorri la pista sospesa a bassa velocità per 3-5 minuti. Controllare il rumore anomalo, la rotazione fluida e le perdite d'olio dalle guarnizioni. Guidare lentamente per 5-10 metri, ricontrollare la coppia dei bulloni, la temperatura del rullo e la tensione del cingolo per confermare le condizioni normali.

5. Errori comuni e tabù

Smontare senza sollevamento: la tensione del cingolo potrebbe rompere i bulloni ed espellere i rulli

Coppia o sequenza di serraggio non corretta: provoca usura eccentrica, perdite d'olio e bulloni allentati

Guarnizioni e cuscinetti antiurto: danneggiano la struttura di tenuta provocando perdite premature

Riempimento di grasso insufficiente: provoca una rapida abrasione dei cuscinetti e una durata di servizio ridotta
